抗震支架的四种形式与安装步骤说明

发布时间:2020/7/1 11:13:00

一般来说,当我们的建筑土建施工基本完成,机电安装条件已经具备(或已基本安装完成)的情况下就可以开始抗震支吊架的安装了。

抗震支架安装四形式

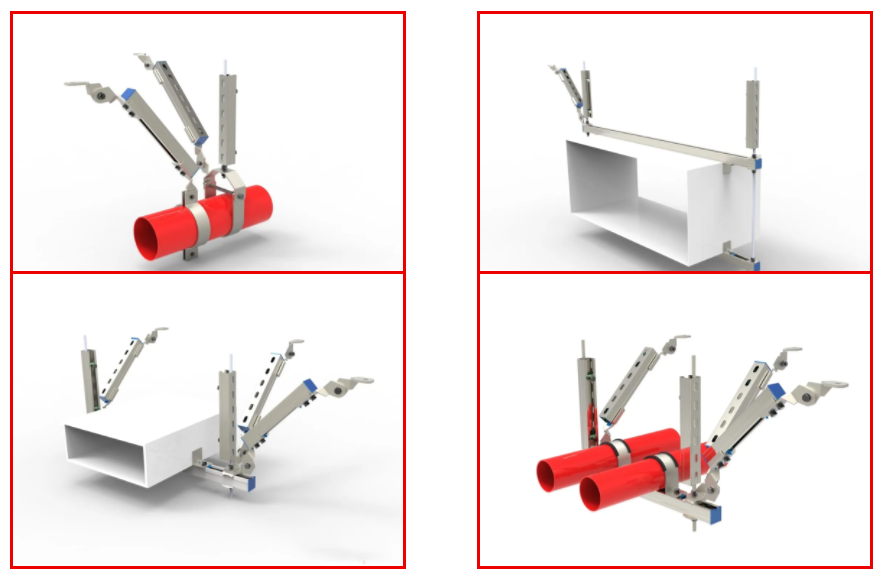

抗震支架的形式主要有四种:单水管系统、单风管系统、单桥架系统、组合系统。



现对这四种支架的安装步骤进行简要的说明:

一、单管的安装步骤: 

根据单管的安装类型,单管的安装步骤主要包括:测量、锚栓定位→切料→主吊的安装→ 斜撑的安装→加劲装置的安装


二、风管的安装步骤: 

以矩形风管为例,根据风管的外形,选择对应的抗震支吊架来进行安装,安装的步骤主要包括:测量、锚栓定位→切料→主吊的安装→横粱的安装→斜撑的安装→加劲装置的安装

三、桥架的安装步骤: 

根据桥架的外形,选择对应的抗震支吊架来进行安装,安装的步骤主要包括:测量、锚栓定位→切料→主吊的安装→横粱的安装→侧向、纵向支撑的安装→加劲装置的安装


四、组合的安装步骤: 

组合的种类有很多,但是安装的步骤基本一致,现以水管组合为例来进行安装,根据组合的安装形式,选择对应的抗震支吊架进行安装,安装的步骤主要包括:测量、锚栓定位→切料 →主吊的安装→横粱槽钢的安装、水管的固定→侧向、纵向支撑的安装→加劲装置的安装
抗震支架-诸暨奥宸支吊架

施工注意事项莫要忘


1) 安装前仔细阅读施工图纸,并进行现场勘查并与施工图进行比对。同时要配合其他工种的安装进度。 

2) 按施工图纸勘查现场后,需进行放线、定位的工作。同时标记出管道、桥架、风管等吊挂物需要爬坡及转弯处的位置,留出支吊架安装的空间。 

3) 多种管线集中在一起时,要按照小让大,有压让无压,常温让保温的原则。

4) 支吊架安装时,应严格按照图纸要求的安装间距、安装方式、安装角度进行安装。
